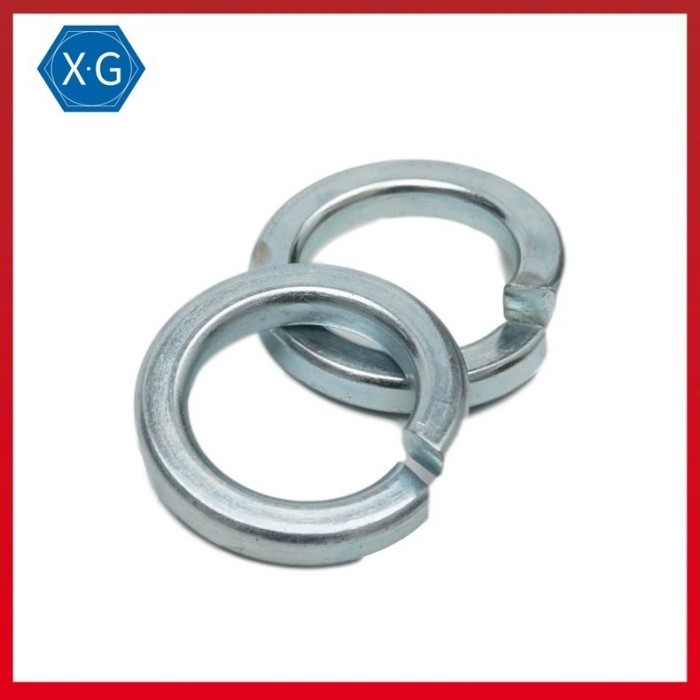

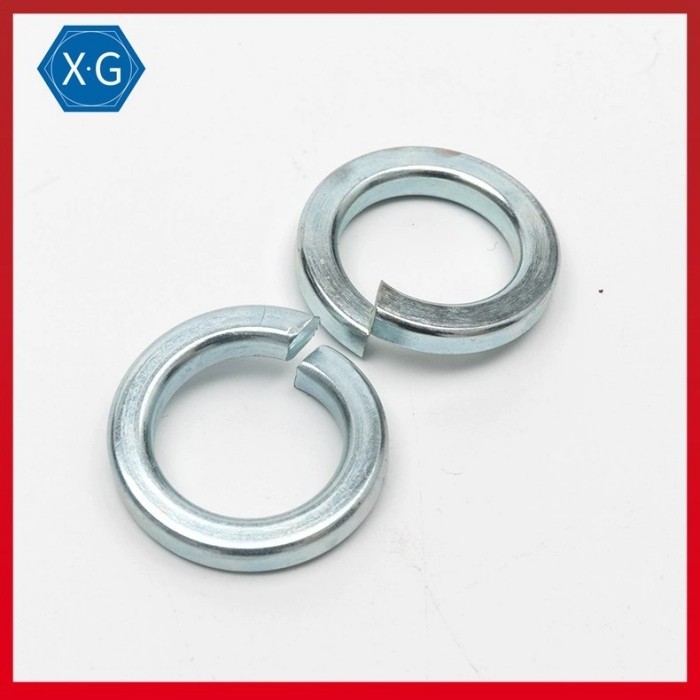

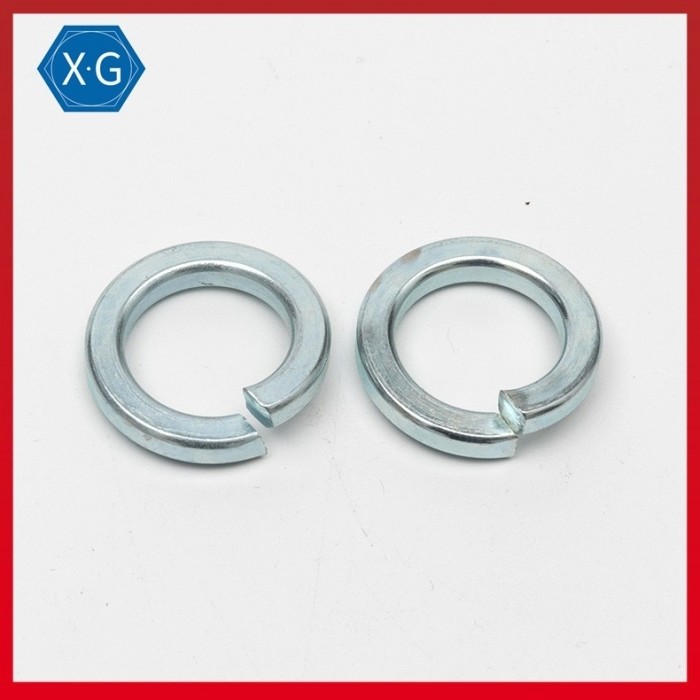

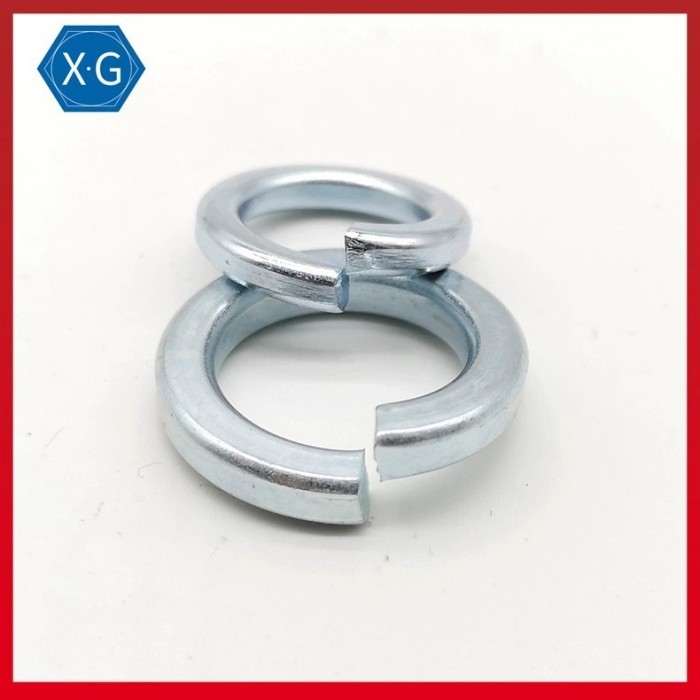

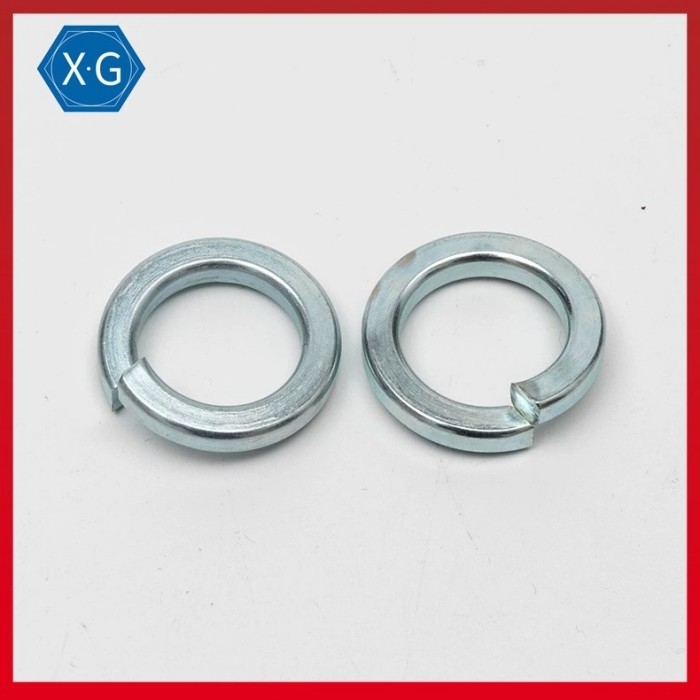

LÄRM 127B blaue weiße verzinkte Stahlwaschmaschinen-metrische aufgeteilte Federringe

Federscheibe-Stahlriegel-Waschmaschinen-metrische aufgeteilte Federringe DIN127B verzinkte

Zeichnung:

FrühlingsFederring
LÄRM 127
d	d (Millimeter)		b (Millimeter)			h (Millimeter)			H (Millimeter)		k (Millimeter)
	Minute	maximal	Nom	Minute	maximal	Nom	Minute	maximal	Minute	maximal
φ3	3,1	3,4	1,3	1,2	1,4	0,8	0,7	0,9	1,9	2,1	0,15
φ3.5	3,6	3,9	1,3	1,2	1,4	0,8	0,7	0,9	1,9	2,2	0,15
φ4	4,1	4,4	1,5	1,4	1,6	0,9	0,8	1	2,1	2,5	0,15
φ5	5,1	5,4	1,8	1,7	1,9	1,2	1,1	1,3	2,7	3,2	0,15
φ6	6,1	6,5	2,5	2,35	2,65	1,6	1,5	1,7	3,6	4,2	0,2
φ7	7,1	7,5	2,5	2,35	2,65	1,6	1,5	1,7	3,6	4,2	0,2
φ8	8,1	8,5	3	2,85	3,15	2	1,9	2,1	4,6	5,4	0,3
φ10	10,2	10,7	3,5	3,3	3,7	2,2	2,05	2,35	5	5,9	0,3
φ12	12,2	12,7	4	3,8	4,2	2,5	2,35	2,65	5,8	6,8	0,4
φ14	14,2	14,7	4,5	4,3	4,7	3	2,85	3,15	6,8	8	0,4
φ16	16,2	17	5	4,8	5,2	3,5	3,3	3,7	7,8	9,2	0,4
φ18	18,2	19	5	4,8	5,2	3,5	3,3	3,7	7,8	9,2	0,4
φ20	20,2	21,2	6	5,8	6,2	4	3,8	4,2	8,8	10,4	0,4
φ22	22,5	23,5	6	5,8	6,2	4	3,8	4,2	8,8	10,4	0,4
φ24	24,5	25,5	7	6,75	7,25	5	4,8	5,2	11	13	0,5
φ27	27,5	28,5	7	6,75	7,25	5	4,8	5,2	11	13	0,5
φ30	30,5	31,7	8	7,75	8,25	6	5,8	6,2	13,6	16,1	0,8
φ36	36,5	37,7	10	9,75	10,25	6	5,8	6,2	13,6	16,1	0,8
φ39	39,5	40,7	10	9,75	10,25	6	5,8	6,2	13,6	16,1	0,8
φ42	42,5	43,7	12	11,75	12,25	7	6,75	7,25	15,6	18,4	0,8
φ45	45,5	46,7	12	11,75	12,25	7	6,75	7,25	15,6	18,4	0,8
φ48	49	50,5	12	11,75	12,25	7	6,75	7,25	15,6	18,4	0,8
φ52	53	54,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ56	57	58,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ60	61	62,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ64	65	66,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ68	69	70,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ72	73	74,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ80	81	82,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ90	91	92,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1
φ100	101	102,5	14	13,75	14,25	8	7,75	8,25	18	21,2	1

Zink-Federscheiben sind dünne Spiralen mit einem Loch in der Mitte, die normalerweise als Mutternsicherungsgerät benutzt wird.

Die Verzinkung ist für die meisten Innenanwendungen passend.

Da Sie einen Bolzen festziehen, drücken diese metrischen Waschmaschinen flach, um Spannung dem verlegten Gelenk hinzuzufügen und Lockerung zu verhindern an den kleinen Mengen von Erschütterung. Alle diese Waschmaschinen entsprechen einem LÄRM- oder ASME-Standard für aufgeteilte Federringmaße.

Aufgeteilte Standardfederringe haben einen linken Helix, dem Durchschnitte Sie sie mit Bolzen nur benutzen können, die die Rechtsgewinde haben, zum von Rechtsdrehung an der Erschütterung zu verhindern. Wenn Sie, ihr ungleicher Spaltenendenbiss in nicht gehärtete Nüsse - und - Bolzen für einen festeren Griff als die gebogene oder Wellenwaschmaschinen, aber nur für Anwendungen mit Rechtsdrehung festgezogen werden. Die Waschmaschinen, Nüsse und Bolzen werden verformt, wenn sie gelöst werden, also keine von ihnen können wiederverwendet werden. Benutzen Sie nicht diese Waschmaschinen auf verhärteten Oberflächen.

Benutzen Sie die verzinkten und gelben verzinkten Stahlwaschmaschinen größtenteils in der trockenen Umwelt. Der Zinküberzug bietet vorübergehenden Rostschutz an, aber, sobald er weg trägt, verrostet der Stahl. Alle diese Waschmaschinen sind stärker und haltbarer als Edelstahl.
