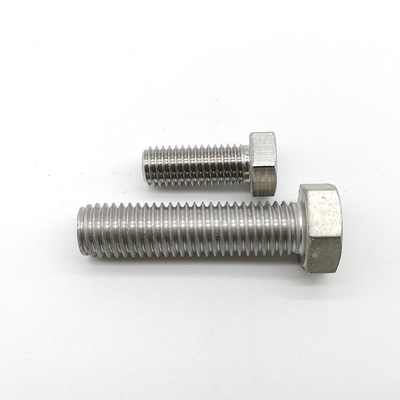

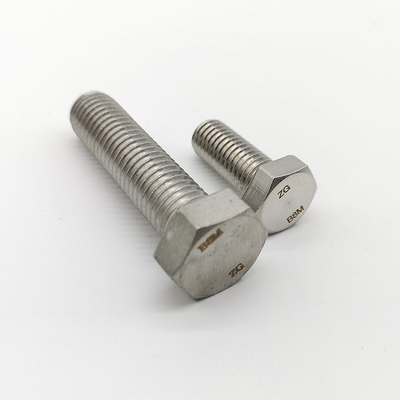

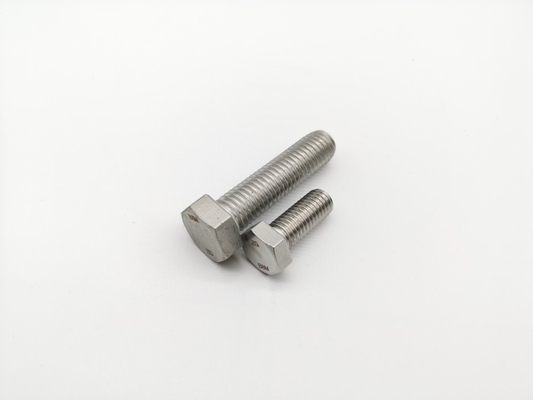

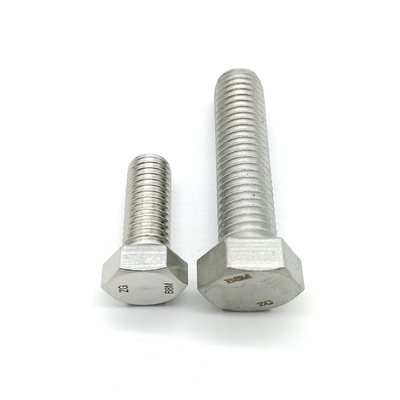

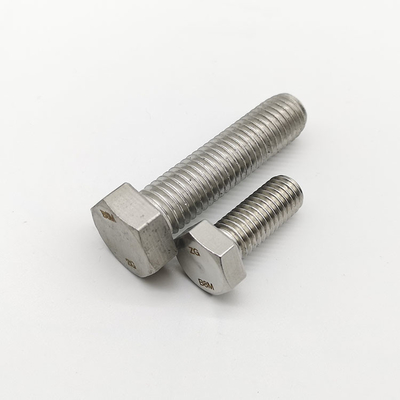

Edelstahl ASTM A193M Class B8M Hex Heavy Screws SS316 schraubt Nuss-Bolzen ANSI ASME B18 2,3 3M

ASTM A193M Class B8M Stainless Steel 316 schwere Hexen-Bolzen ASME/ANSI B 18.2.3.3 M Hex Heavy Screws

Produkt-Beschreibungen:

Gemacht von Edelstahl 316, sind diese Schrauben des Grades B8M korrosionsbeständiger als 18-8 Edelstahlschrauben und haben ausgezeichneten Widerstand zu den Chemikalien und zum Salzwasser. Sie sind möglicherweise milde magnetisch. Alias treffen Druckbolzen, diese Schrauben die Hochdruck- und Hochtemperaturregelungen von ASTM A193 und werden verwendet, um Druckbehälter, Ventile und Flansche zu sichern.

Länge wird von unterhalb des Kopfes gemessen.

Schrauben sollten mit Nüssen des Grades 8M benutzt werden.

Mechanische Anforderungen:

Produkt-Zeichnung:

Metrische schwere Hexenschrauben
ASME/ANSI B 18.2.3.3 M
d (Millimeter)	P (Millimeter)	b (Millimeter)			ds (Millimeter)		k (Millimeter)		s (Millimeter)
		L≤125	125	L>200	Minute	maximal	Minute	maximal	Minute	maximal
M12	1,75	30	36	49	11,73	12	7,24	7,76	20,67	21
M14	2	34	40	53	13,73	14	8,51	9,09	23,67	24
M16	2	38	44	57	15,73	16	9,68	10,32	26,67	27
M20	2,5	46	52	65	19,67	20	12,12	12,88	33	34
M24	3	54	60	73	23,67	24	14,56	15,44	40	41
M30	3,5	66	72	85	29,67	30	17,92	19,48	49	50
M36	4	78	84	97	35,61	36	21,72	23,38	58,8	60

Produkt-Eigenschaften:

Schwere Hexen-Schrauben-Reihe sollte für nominale Körperdurchmesser von 1-1⁄4 in verwendet werden [30 Millimeter] und weniger.

Für größere Größen sollte die schwere Hexen-Schrauben-Reihe, ausgenommen den maximalen Körperdurchmesser verwendet werden und Radius der Leiste ist möglicherweise der selbe wie für die schwere Hexen-Bolzen-Reihe.

Der Körperdurchmesser und Hauptder leistenradius für Größen von schweren Hexen-Kopfschrauben und Bolzen, die nicht in ihren jeweiligen Tabellen in ASME B18.2.1 oder in ASME B 18.2.3.3 M gezeigt werden, sind möglicherweise der, der in den entsprechenden Hexen-Kopfschrauben-und Bolzen-Tabellen beziehungsweise gezeigt wird.
